| Barre rettangolariI | |
| L x S mm | kg/m |
| 40 x 25 | 7,40 |
| 50 x 25 | 9,25 |
| 50 x 30 | 11,10 |
| 50 x 40 | 14,80 |
| 50 x 45 | 16,65 |
| 60 x 30 | 13,32 |
| 60 x 40 | 17,76 |
| 60 x 45 | 19,98 |
| 60 x 45 | 22,20 |
| 70 x 30 | 15,54 |
| 70 x 40 | 20,72 |
| 70 x 50 | 25,9 |
| 70 x 60 | 31,08 |
| 80 x 30 | 17,76 |
| 80 x 40 | 23,68 |
| 80 x 50 | 29,6 |
| 80 x 60 | 35,52 |
| 80 x 70 | 41,44 |
| 90 x 30 | 19,98 |
| 90 x 40 | 26,64 |
| 90 x 50 | 33,3 |
| 90 x 60 | 39,96 |
| 90 x 70 | 46,62 |
| 90 x 80 | 53,28 |
| 100 x 30 | 22,2 |
| 100 x 40 | 29,6 |
| 100 x 50 | 37 |
| 100 x 60 | 44,4 |
| 100 x 70 | 51,8 |
| 100 x 80 | 59,2 |
| 100 x 90 | 66,6 |
| 110 x 40 | 32,56 |
| 110 x 50 | 40,7 |
| 110 x 60 | 48,84 |
| 110 x 70 | 56,98 |
| 110 x 80 | 65,12 |
| 110 x 90 | 73,26 |
| 120 x 40 | 35,52 |
| 120 x 50 | 44,4 |
| 120 x 60 | 53,28 |
| 120 x 70 | 62,16 |
| 120 x 80 | 71,04 |
| 120 x 90 | 79,92 |
| 120 x 100 | 88,8 |
| 130 x 50 | 48,1 |
| 130 x 60 | 57,72 |
| 130 x 70 | 67,34 |
| 130 x 80 | 76,96 |
| 130 x 90 | 86,58 |
| 130 x 100 | 96,2 |
| 130 x 110 | 105,82 |
| 130 x 120 | 116,66 |
| 140 x 50 | 51,8 |
| 140 x 60 | 62,16 |
| 140 x 70 | 72,52 |
| 140 x 80 | 82,88 |
| 140 x 90 | 93,24 |
| 140 x 100 | 104,93 |
| 140 x 110 | 115,43 |
| 140 x 120 | 125,9 |
| 150 x 50 | 55,5 |
| 150 x 60 | 66,6 |
| 150 x 70 | 77,7 |
| 150 x 80 | 88,8 |
| 150 x 90 | 99,9 |
| 150 x 100 | 111 |
| 150 x 110 | 122,1 |
| 150 x 120 | 133,2 |
| 150 x 130 | 146,13 |
| 160 x 50 | 59,2 |
| 160 x 60 | 71,04 |
| 160 x 80 | 94,72 |
| 160 x 90 | 106,56 |
| 160 x 100 | 118,4 |
| 160 x 110 | 131,9 |
| 160 x 120 | 142,08 |
| 160 x 130 | 153,92 |
| 160 x 140 | 165,75 |
| 170 x 110 | 140 |
| 170 x 120 | 165,33 |
| 180 x 60 | 80,66 |
| 180 x 90 | 119,88 |
| 180 x 100 | 133,2 |
| 180 x 110 | 146,52 |
| 180 x 120 | 159,84 |
| 180 x 130 | 173,16 |
| 180 x 140 | 188,86 |
| 190 x 110 | 156,33 |
| 190 x 150 | 213,6 |
| 190 x 160 | 227,66 |
| 190 x 170 | 242 |
| 200 x 50 | 74 |
| 200 x 60 | 88,8 |
| 200 x 80 | 118,4 |
| 200 x 100 | 148 |
| 200 x 110 | 162,8 |
| 200 x 120 | 177,6 |
| 200 x 130 | 192,4 |
| 200 x 140 | 207,2 |
| 200 x 150 | 222 |
| 210 x 60 | 93,24 |
| 210 x 70 | 110,97 |
| 210 x 80 | 126,6 |
| 210 x 100 | 155,4 |
| 210 x 110 | 173 |
| 210 x 130 | 202,02 |
| 210 x 140 | 220,33 |
| 210 x 160 | 251,64 |
| 210 x 170 | 267,33 |
| 220 x 100 | 165,34 |
| 220 x 150 | 247,19 |
| 220 x 160 | 263,56 |
| 220 x 170 | 279,93 |
| 220 x 190 | 313 |
| 240 x 160 | 287,8 |
| 240 x 200 | 359,73 |
| 250 x 120 | 224,66 |
| 250 x 170 | 318,33 |
| 260 x 210 | 407,93 |
| 280 x 90 | 188,66 |
| 280 x 180 | 376,75 |
| 280 x 240 | 503,63 |
| 290 x 245 | 532,33 |
| 320 x 220 | 527,33 |
| 345 x 255 | 659,33 |
| 370 x 285 | 790 |
| 380 x 275 | 783 |
| 395 x 220 | 651 |
| 400 x 275 | 824,33 |
| 480 x 430 | 1546,67 |
| 550 x 380 | 1566,33 |

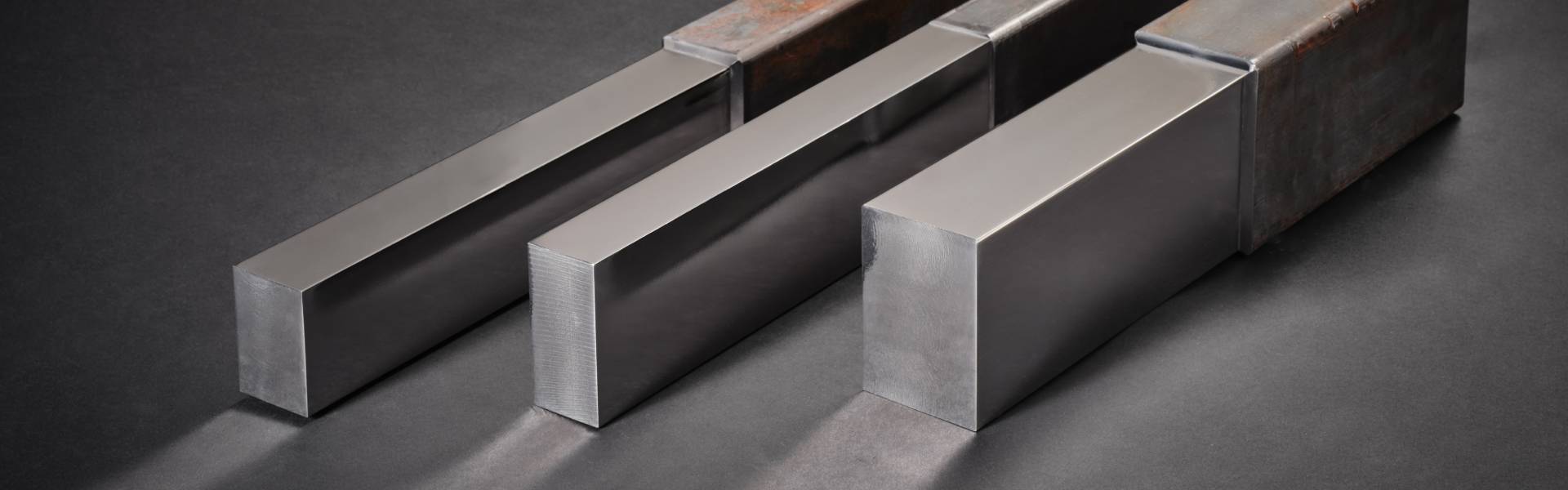

Barre rettangolari in ghisa
Le barre rettangolari in ghisa sono semilavorati ottenuti per colata continua, disponibili in una vasta gamma di sezioni (da 40x25 mm fino a 550x380 mm) e in lunghezza commerciale di circa 3 metri, con possibilità di fornitura in misure diverse su richiesta. Sono prodotte sia in ghisa lamellare (grigia) che in ghisa sferoidale, a seconda delle caratteristiche meccaniche richieste dall'applicazione finale.
Caratteristiche delle barre rettangolari in ghisa
La colata continua garantisce una struttura metallurgica omogenea e una buona stabilità dimensionale lungo tutta la barra, riducendo tensioni interne e cricche tipiche della colata in forma. Le principali proprietà sono:
- ottima lavorabilità alle macchine utensili (fresatura, tornitura, foratura);
- elevata capacità di smorzamento delle vibrazioni, tipica della ghisa lamellare;
- buona resistenza all'usura e allo strisciamento;
- stabilità dimensionale nel tempo, anche dopo lavorazioni meccaniche;
- disponibilità sia in versione lamellare (EN-GJL) sia sferoidale (EN-GJS), a seconda della resistenza meccanica richiesta.
Campi di impiego delle barre rettangolari in ghisa
Grazie a queste caratteristiche, le barre rettangolari in ghisa sono utilizzate principalmente in:
- costruzione di macchine utensili, per basamenti, guide e slitte, dove lo smorzamento delle vibrazioni e la stabilità dimensionale sono determinanti per la precisione di lavorazione;
- meccanica industriale, per la realizzazione di particolari strutturali e di supporto soggetti a carichi statici;
- stampi e attrezzature, dove servono buona lavorabilità e resistenza all'usura superficiale;
- componentistica per presse e impianti idraulici, per parti strutturali e di scorrimento.
Ghisa lamellare vs ghisa sferoidale: quale scegliere
Le barre rettangolari sono disponibili in entrambe le leghe, che rispondono a esigenze meccaniche diverse.
La ghisa lamellare (EN-GJL) ha una struttura con grafite in forma di lamelle, che le conferisce un'eccellente capacità di smorzamento delle vibrazioni e un'ottima lavorabilità, a fronte di una resistenza a trazione e una duttilità più contenute. È la scelta più diffusa per basamenti e guide di macchine utensili, dove la stabilità e l'assorbimento delle vibrazioni contano più della resistenza a trazione.
Mentre la ghisa sferoidale (EN-GJS) ha la grafite in forma di noduli sferici, che aumenta sensibilmente resistenza a trazione, allungamento e resistenza all'urto rispetto alla lamellare. È la lega da preferire per componenti soggetti a sollecitazioni meccaniche più severe o a carichi dinamici.
In sintesi, si può dire che la ghisa lamellare viene utilizzata quando prevalgono smorzamento delle vibrazioni e lavorabilità, mentre la ghisa sferoidale quando serve maggiore resistenza meccanica e resilienza agli urti.
Disponibilità delle barre rettangolari in ghisa
Le barre rettangolari sono disponibili a magazzino nelle sezioni indicate in tabella, con lunghezza standard di circa 3080 mm; oltre alle misure a listino, sono fornibili anche sezioni intermedie su richiesta. Il materiale proviene esclusivamente da fonderie europee di ghisa e i prodotti sono conformi alla norma EN 16482.
Le schede tecniche complete e quella sui sovrametalli minimi, sono scaricabili tramite i bottoni qui sotto.
